自動門一般用于某些需要人員經常出入的場合（銀行 政府辦事大廳 商場 公司等），通過門頂部的紅外或者微波感應器（探頭），感應到有人需要進入或者離開，驅動電機，自動平移打開玻璃門，人員離開后，門自動關上。

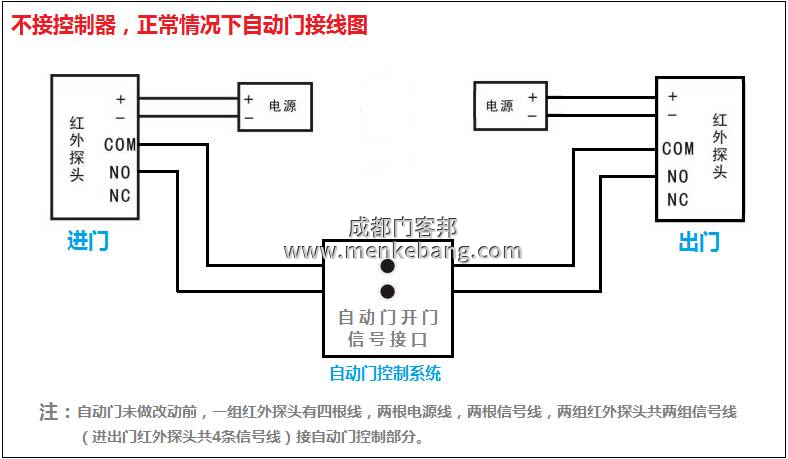

自動門自身控制方式？

進門和出門的紅外探頭（或微波感應器）分別并接到自動門的開門信號

自動門+門禁系統？

理論上接線方法：

自動門的紅外探頭一般有4條線連接自動門控制板接線端，其中兩條是電源線，不用管。另外兩條是控制線，在自動門控制板接線處，拆下來不再接其它設備。原來接這兩條線的端子，分別接控制器繼電器輸出的 COM 和 NO。

推薦閱讀：感應平移自動門   松下150自動門價格   有框感應門

但實際上：

控制器上的繼電器對電鎖做了保護電路，這個保護對對自動門可能有副作用，可能會出現門開了一半就馬上關閉了，或者 關了一半又打開了；

又因為有的自動門的兩條控制線是帶電壓的，不是開關信號。

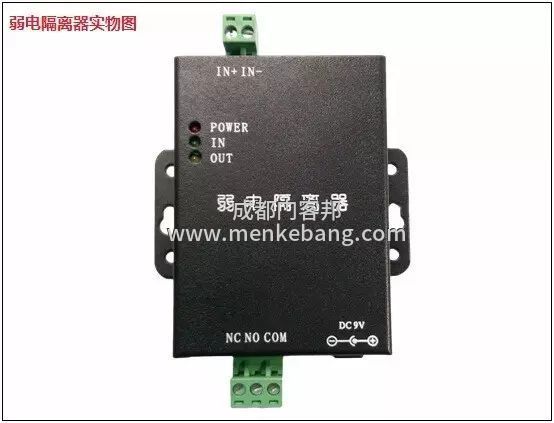

基于以上這兩個原因，接自動門一定要加弱電隔離器（如下圖所示），弱電隔離器可以解決這兩個問題。

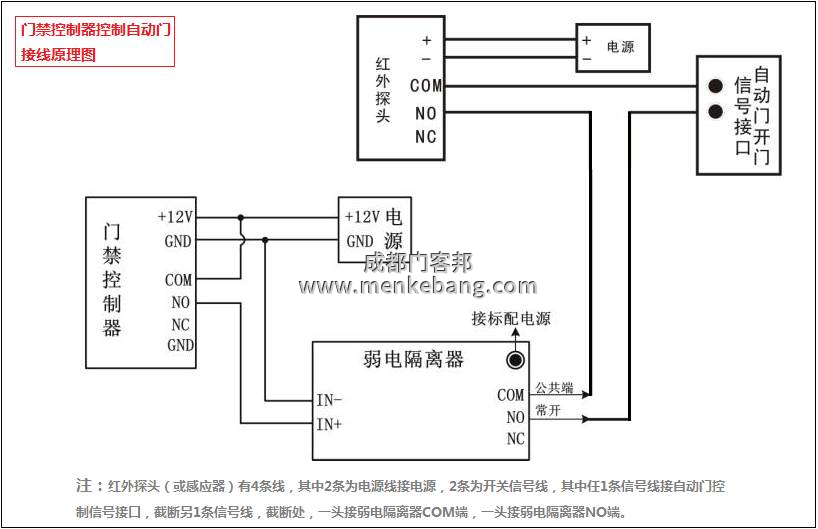

所以正確的實現門禁控制器控制自動門的接線方式是這樣的：

實物接線圖如下：

現場環境+接線方式

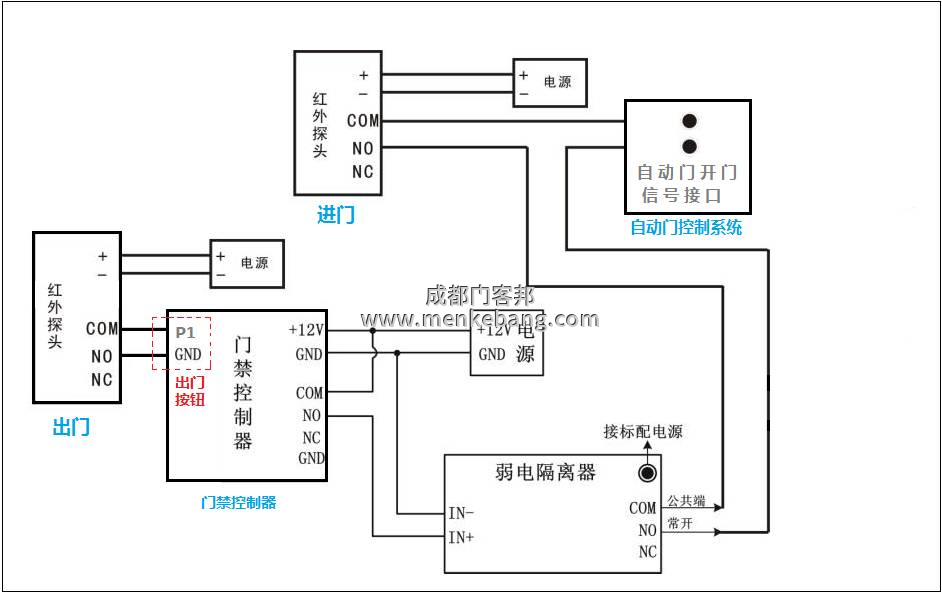

如果客戶需要：外面刷卡進門，里面自動開門；則只需將紅外探頭接到出門按鈕上即可！
